Das letzte Karnevalswochenende stand für uns ganz im Zeichen von Schrauben, Ausrichten und Optimieren: Wir haben die CNC14 Plus im Innoport Reutlingen ordentlich aufgerüstet und auf den neuesten Stand gebracht und damit fit gemacht für alles, was bei unseren kommenden Praxistagen auf sie zukommt.
Diese Plus wurde im Zuge des Workshops 39 im Juni 2023 von Mitgliedern des Innoports gebaut. Zu diesem Zeitpunkt war das Portal noch niedriger.

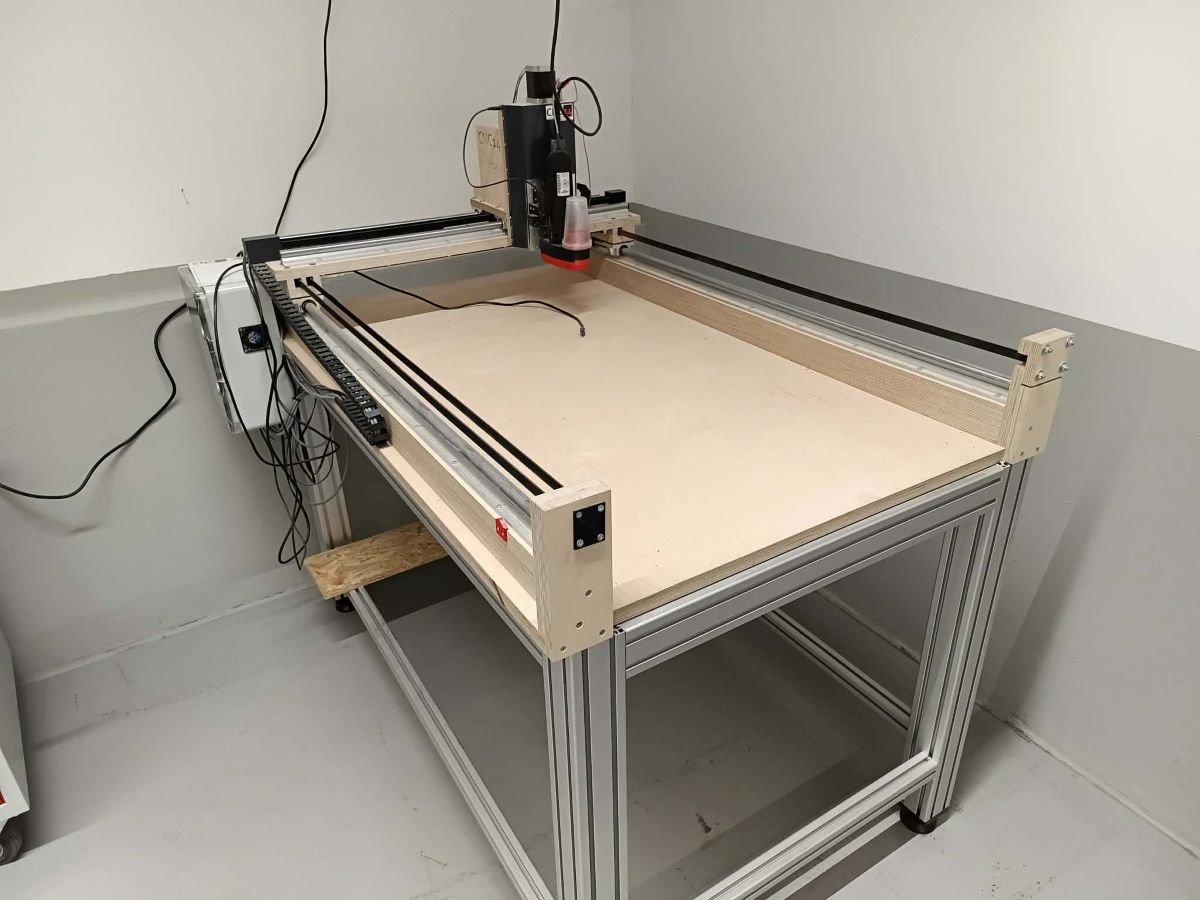

So stand sie da, vor dem Umbau:

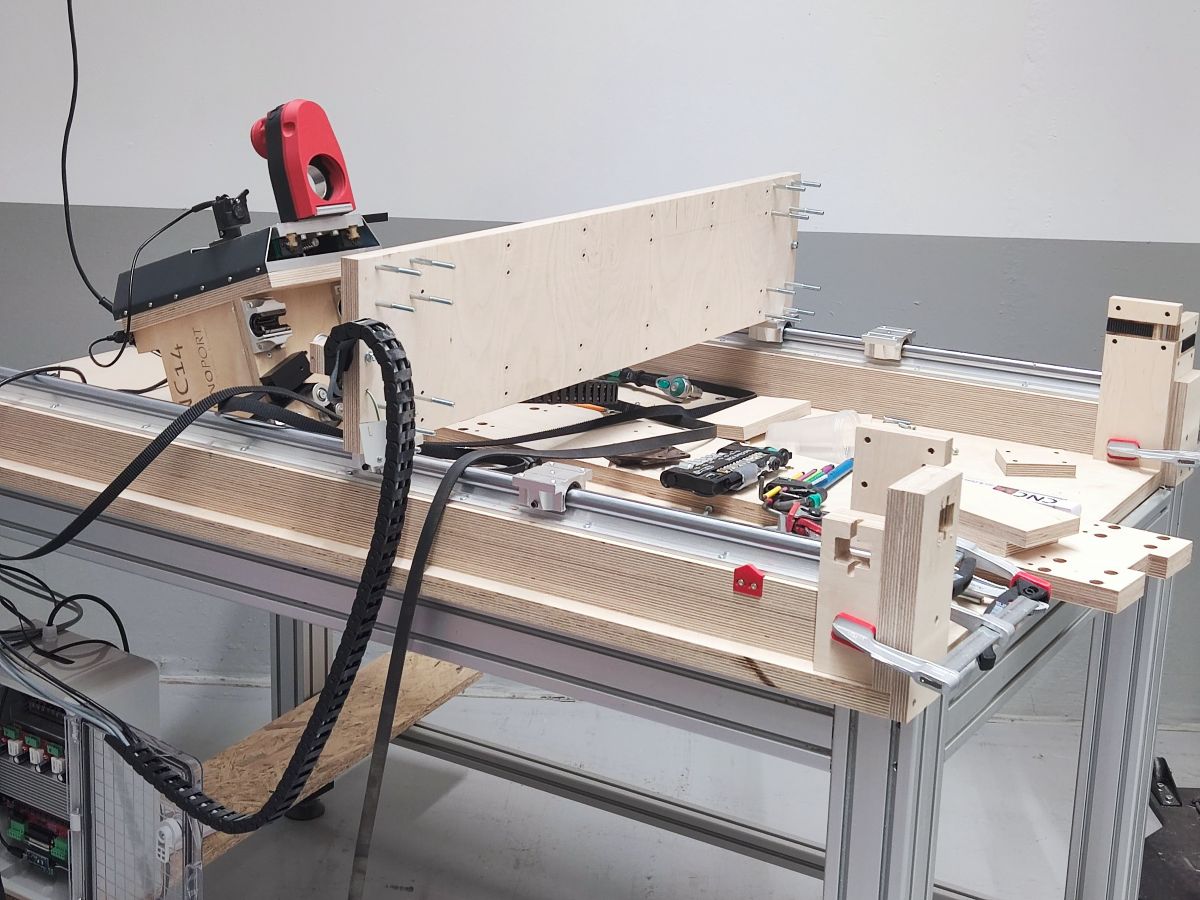

Los ging es also mit dem Erhöhen des Portals:
Dafür mussten wir alle vier Ecken tauschen und das gesamte Portal neu ausrichten und einstellen.

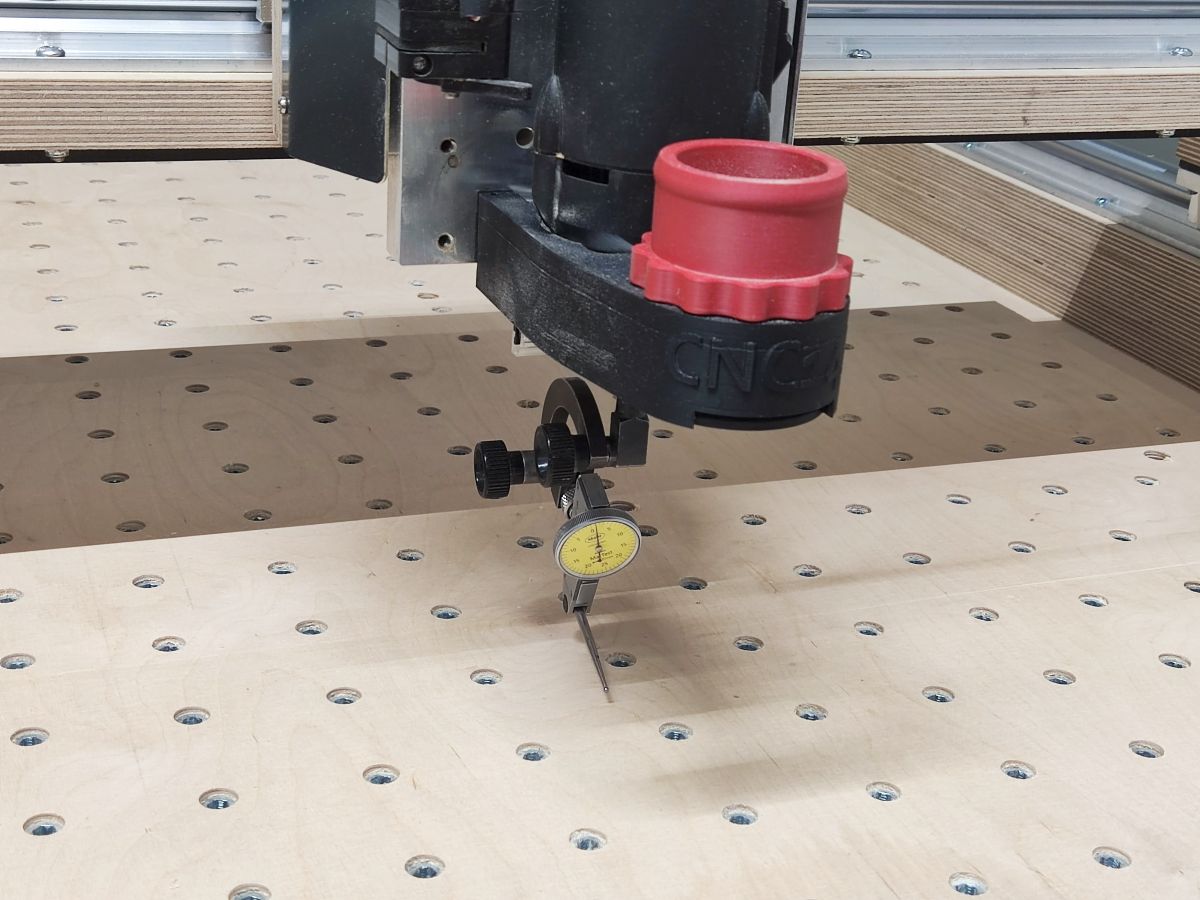

Auch die Z-Achse haben wir neu ausgerichtet.

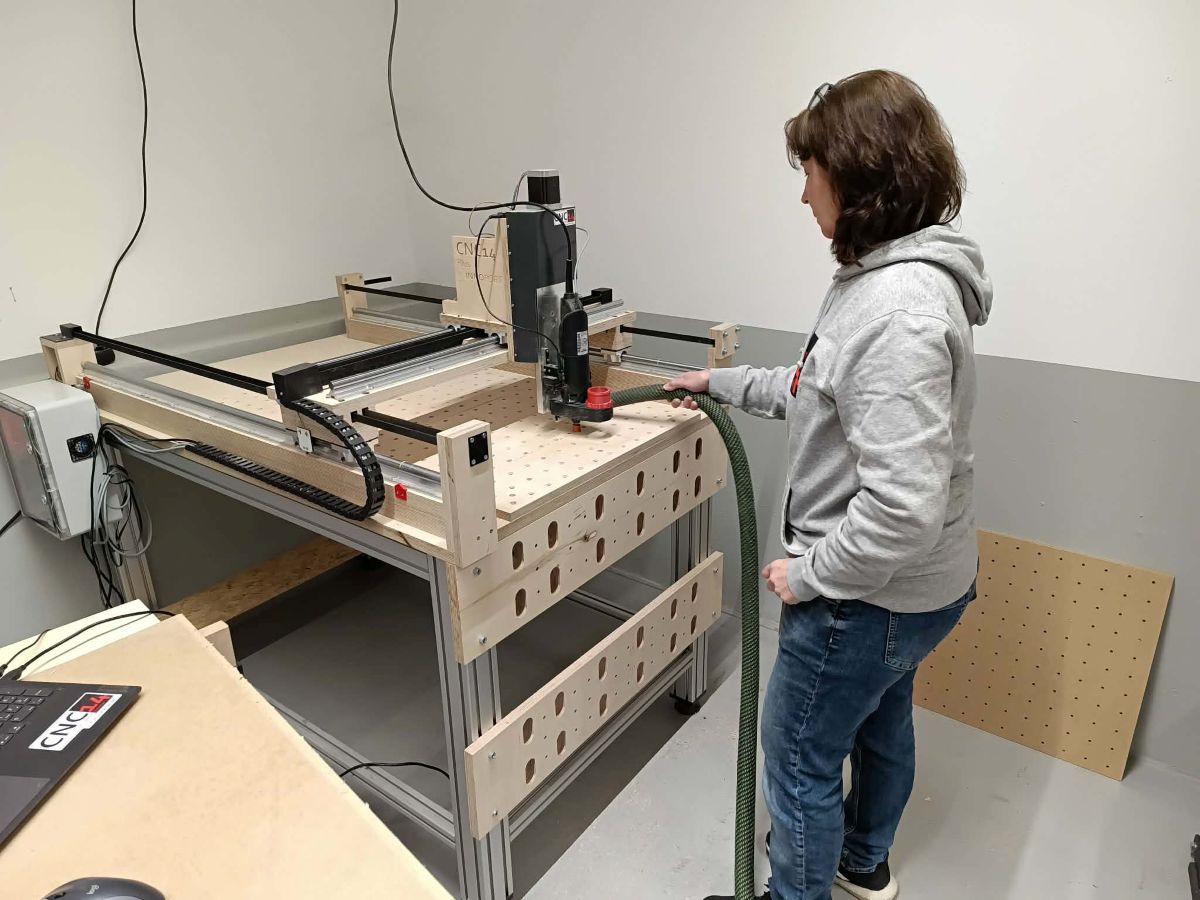

Danach erhielt die Plus eine neue Arbeitsplatte mit insgesamt 286 Einschraubmuttern, die künftig maximale Flexibilität beim Spannen der Werkstücke bietet. Die Platte haben wir natürlich dann plangefräst. Damit diese lange in Form bleibt, bekam sie gleich noch eine neue Opferplatte spendiert.

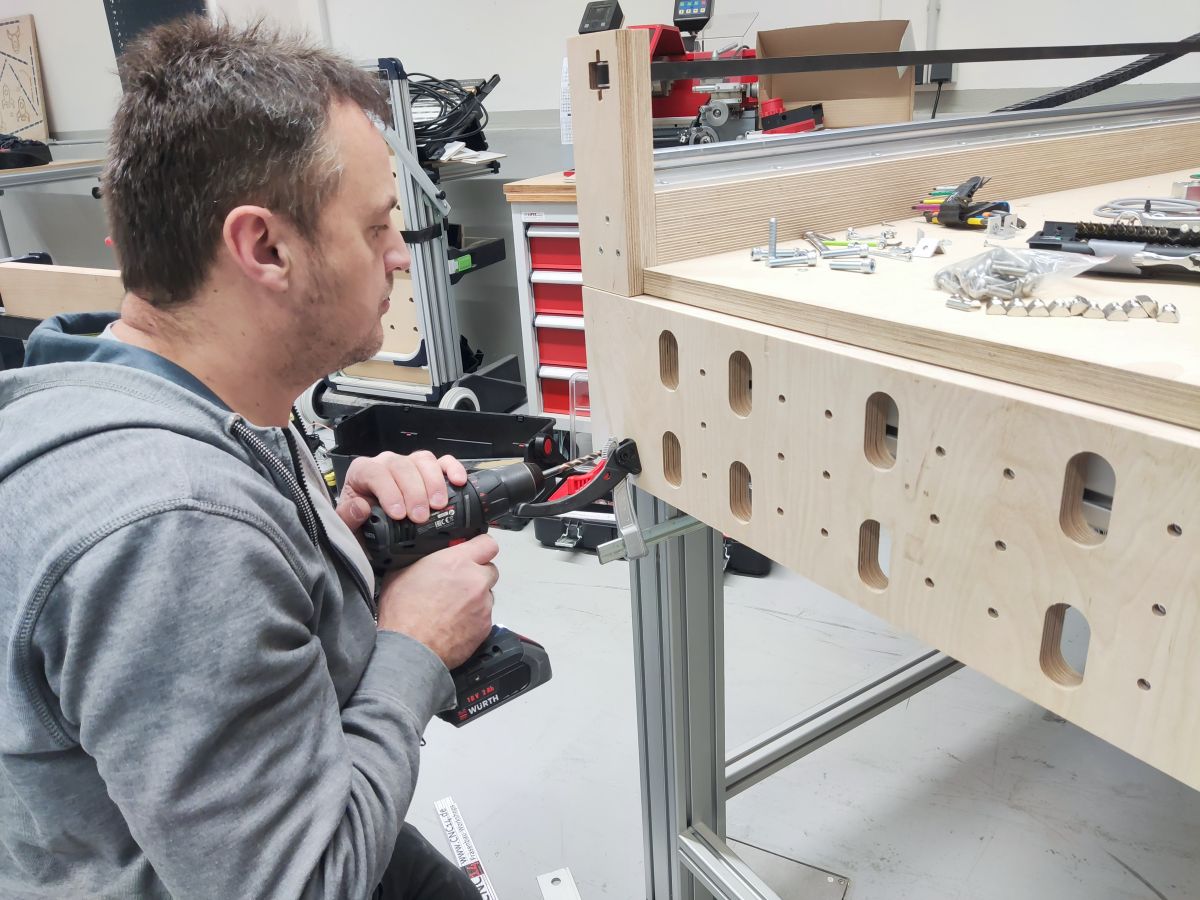

Doch damit nicht genug: Wir lassen die CNC14 Vise noch einmal aufleben: Am Untergestell montierten wir zusätzlich zwei Platten mit Einschraubmuffen für Spannpratzen und Bohrungen für Schraubzwingen. Dank des stabilen Aluprofil-Gestells war das hier schnell erledigt – Nutensteine rein, festschrauben, fertig. Der Clou daran: Die Platten sind so höhenverstellbar.

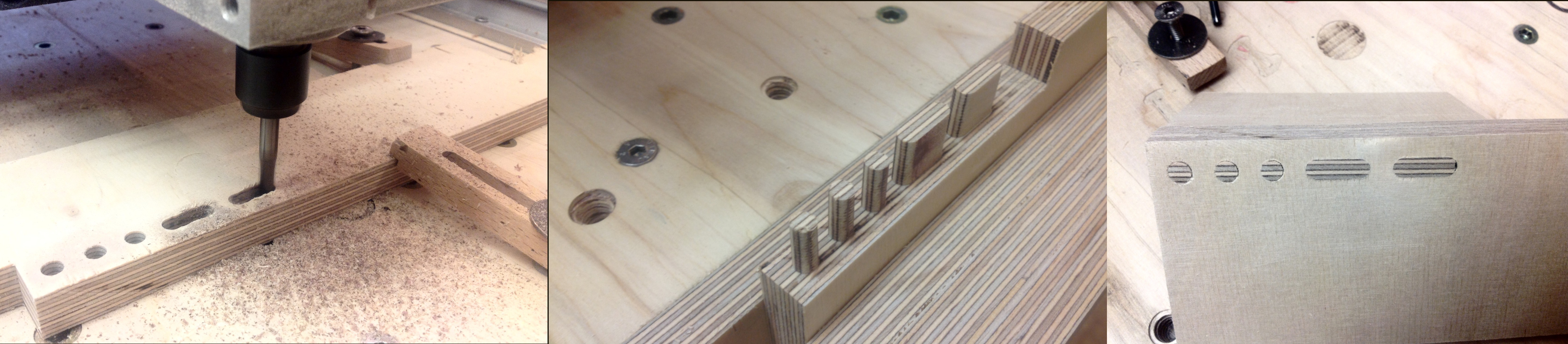

So lassen sich Werkstücke hochkant einspannen und stirnseitig bearbeiten, – zumal unsere Fräsen bis zu 120 mm über die Kante hinaus fahren können. Gerade für Zinkenfräsungen ist diese Lösung äußerst praktisch. Oder auch für Poti-Taschen in Gitarrenbodies oder einfach hohe Werkstücke stirnseitig bearbeiten. Diese Art von Lösung, die CNC14 Vise, hatten wir bereits vor 10 Jahren.

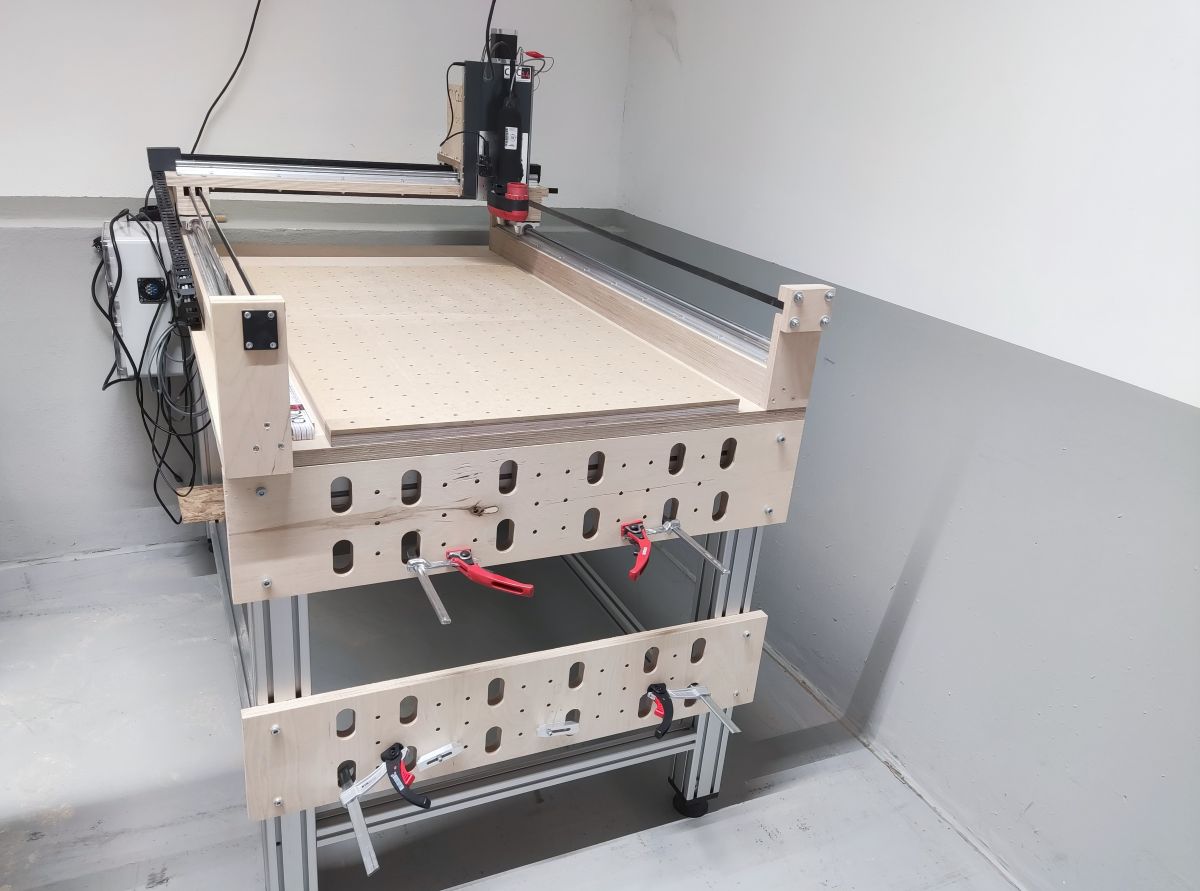

Und so steht sie nun da, eine frische Plus, die nun auf euch in den Praxis-Tagen wartet:
Und wenn ihr euch das nachbauen möchtet und kein Aluprofil-Gestell zur Verfügung steht? Kein Problem: Die Spannplatten lassen sich ebenso an einem Kantholz vorne unter der Fräse befestigen und seitlich an weiteren Kanthölzern oder am vorhandenem Untergestell fixieren. Entscheidend ist nur eines – die Spannfläche muss absolut winklig ausgerichtet sein. Dann steht präziser Arbeit nichts mehr im Weg.
Viel Spaß beim Nachbauen!
